你的機車也能用OBD2嗎？其實真相完全不同！
本篇深度解析OBD2是什麼、為何汽車能通用但機車卻五花八門，並揭露「診斷接頭亂象」背後的歷史與關鍵知識。懂這些，再也不會買錯機車診斷器！
OBD2是什麼？一個被誤解的「通用語言」
OBD 2 的定義
很多人以為 OBD 是一種「接頭」，其實它是一套國際標準化的車載診斷系統規範。
OBD，全名是 On-Board Diagnostics（車載自我診斷系統），是一種裝在車輛上的電子監控系統，包括汽車與機車。它負責持續監控引擎、排放、燃油、感應器等各項系統是否運作正常，並在發現異常時產生故障碼（DTC），透過診斷接頭提供給維修人員判讀。
OBD 的核心目的是什麼？
- 降低污染排放
OBD 系統最初的立法推動，是為了確保排放控制系統有效運作，降低空氣污染，符合各國環保法規（如美國 EPA、歐盟 Euro 標準）。 - 提高維修效率與通用性
透過標準化的故障碼與接頭，讓維修人員不需仰賴原廠電腦也能快速診斷出問題所在。 - 提供駕駛者警示機制
OBD 系統會在儀表板上亮起「故障燈」（MIL, Malfunction Indicator Lamp），提醒駕駛有系統異常，避免更嚴重的損壞或事故。
ODB 的最大誤解
OBD ≠ 接頭
很多人誤以為「OBD 就是那個插診斷器的孔」，但其實 OBD 是一整套包含通訊協定、故障邏輯與資料格式的系統規範。那個孔（接頭）只是用來讀取它的「介面」而已。
為什麼會有ODB 2 ？
OBD2 則是 ODB 的第二代版本，目的是為了統一車輛的診斷方式、尤其是與排放控制系統（環保法規）有關的問題。
它的最大特點，是統一了：
- 故障碼（DTC, Diagnostic Trouble Code）的定義；
- 資料通訊協議；
- 最低限度的即時數據讀取功能。
OBD vs. OBD2 差在哪？
OBD2（OBD II 、第二代 OBD）是 OBD 系統的進化版本。以下是 OBD 與OBD 2 的歷史與差異比較說明：
| 項目 | OBD（第一代） | OBD2（第二代） |
| 發展年代 | 1980年代初期 | 1996年起成為全球標準 |
| 定義故障碼 | 車廠自訂，不統一 | 全球統一（如P0171、P0300） |
| 通訊協議 | 不統一 | 制定協議標準（如ISO、CAN、KWP） |
| 接頭樣式 | 各車廠獨立規格 | 統一使用 16-pin 接頭 |
| 相容性 | 低（每廠不同） | 高（可跨品牌通用） |
| 功能範圍 | 基本引擎監控 | 涵蓋引擎、變速箱、燃油、排氣等系統 |
為何機車與汽車的不一樣？機車的ODB2接頭亂象的原因
汽車與機車的 ODB 2 可以通用嗎？
雖然說汽車與機車都有ODB2，但是兩者卻是完全不同的世界！
汽車的 ODB2，就像手機已經統一的 USB-C，插座是16-pin接頭和使用的通訊協議語言，都已高度統一。
但是，機車OBD2，還像1990年代初期的Nokia、Sony手機，功能都是充電診斷，但每家的「插座」都長得不一樣，有 3 腳、4 腳、6 腳 的，形狀各異。
簡單的說，汽車的ODB2 接頭可以各家通用，但機車不行！更別說要拿汽車的接到機車了。
🏍️ 為什麼機車無法全面導入 OBD2？
原因1：
在 OBD2 推行前，車廠都有自己獨立的診斷系統與接頭格式。像 YAMAHA 有 YDT、HONDA 用 HDS、KYMCO 與 SYM 各自也有不同的 3-pin、4-pin、6-pin 接頭與私有通訊協議（K-Line 為主）。
即便進入 OBD2 時代，這些設計仍未被強制統一，導致維修端需要「多轉接頭」或「多套工具」才能應對不同品牌的機車。
原因2：OBD2 標準源自汽車，機車直到 Euro 5 才逐步納入
OBD2 是為汽車排放監控設計的規範，像是北美 EPA 或歐盟 EOBD 法規，最早針對的是汽油車與柴油車。機車直到歐盟 Euro 4/5 標準才強制要求部分 OBD 功能（例如簡易故障碼記錄、排氣系統監控），而非完整 OBD2。
台灣目前雖然進入七期環保標準，但仍未全面採用 OBD2 實體規範（如統一的16-pin接頭），導致市面上工具無法通用。
原因3：機車空間限制與成本考量
機車不像汽車有完整的 ECU、CAN Bus 架構與寬裕空間。許多低階車款仍使用簡化的電控系統，無法支援完整的 OBD2 通訊協議。
此外，導入 OBD2 所需的額外感應器、診斷模組與布線，也會增加製造成本，對於以價格競爭為主的機車市場來說，是一大阻力。
機車診斷世界，仍處於「戰國時代」
雖然未來電控與環保要求將持續推進標準化，但目前來看，機車診斷仍是一個品牌分裂、工具不通用、接頭五花八門的「碎片化市場」。
這也正是為什麼選購合適的診斷電腦，必須先搞清楚自己車款的「品牌 + 年份 + 接頭類型 + 通訊協議」。

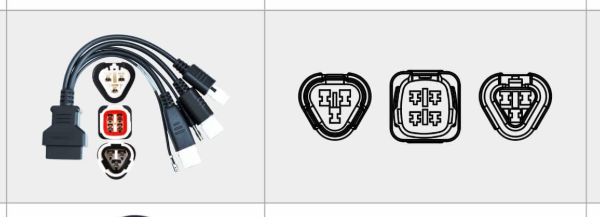

常見的汽車與機車的 ODB 接頭
- 汽車標準16-pin D型接頭（歐系重車眾多廠牌使用與汽車同樣的16PIN接頭）

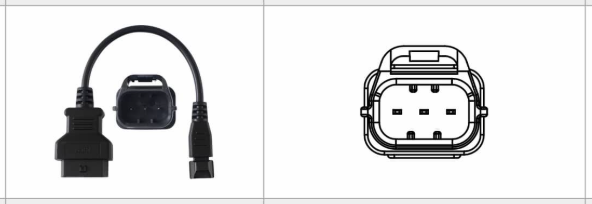

- YAMAHA常見 3-pin / 4-pin 接頭：

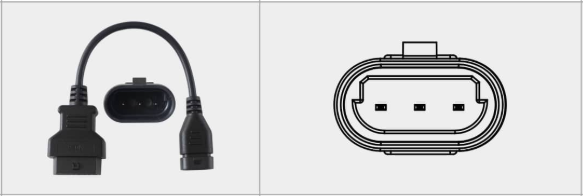

- KYMCO常見 3-pin 接頭：
- SYM常見 3-pin 接頭：

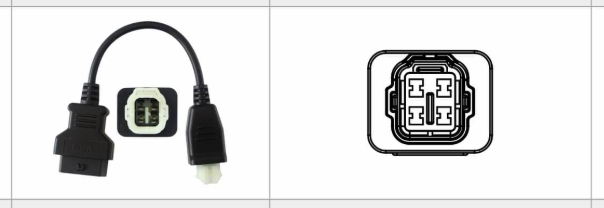

- HONDA常見 4-pin / 6-pin 接頭：

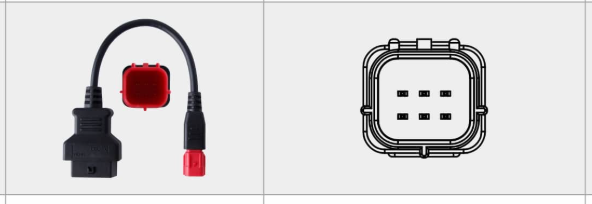

- .歐盟五 統規 6PIN ：
台灣常見車廠接頭類型與通訊協議一覽表
| 廠牌 | 常見接頭類型 | 通訊協議 | 備註說明 |
| YAMAHA | 3-pin（舊）/ 6-pin（新） | K-Line / CAN | 支援 YDT 原廠系統；七期車款開始轉向 CAN 協議，需對應工具與轉接頭。 |
| HONDA | 4-pin（舊）/ 6-pin（新） | ISO 9141 / CAN | 使用 HDS 系統；新版車多為 CAN 通訊，診斷功能強大但接頭需轉換。 |
| KYMCO | 3-pin / 6-pin | K-Line | 國產常見接頭，早期為 3-pin，新車多改為 6-pin，需使用對應轉接頭。 |
| SYM | 6-pin | K-Line | 接頭位置多在電瓶旁或坐墊下，與 KYMCO 類似，但針腳排列與程式不同。 |
| PGO / Aeon | 6-pin | K-Line / ISO | 某些高階車型具備簡易 OBD 功能，但接頭與國際 OBD2 不通用。 |
| SUZUKI | 6-pin / 4-pin | SDS / ISO 14230 | 使用 SDS 診斷協議（Suzuki Diagnostic System），須配對專用轉接頭與軟體。 |
| KAWASAKI | 4-pin / 6-pin | ISO / CAN | 進口車款使用與汽車類似的 ISO 或 CAN 協議，但接頭樣式仍不統一。 |
| BMW | 圓形10-pin / 16-pin (OBD2) | ISO 9141 / CAN | 高階重機多支援標準 OBD2 協議與接頭，適用汽車診斷工具（但功能僅限部分）。 |
OBD2怎麼接？OBD2怎麼看？你需要「翻譯機」和「轉接頭」
OBD2 正確的連接流程

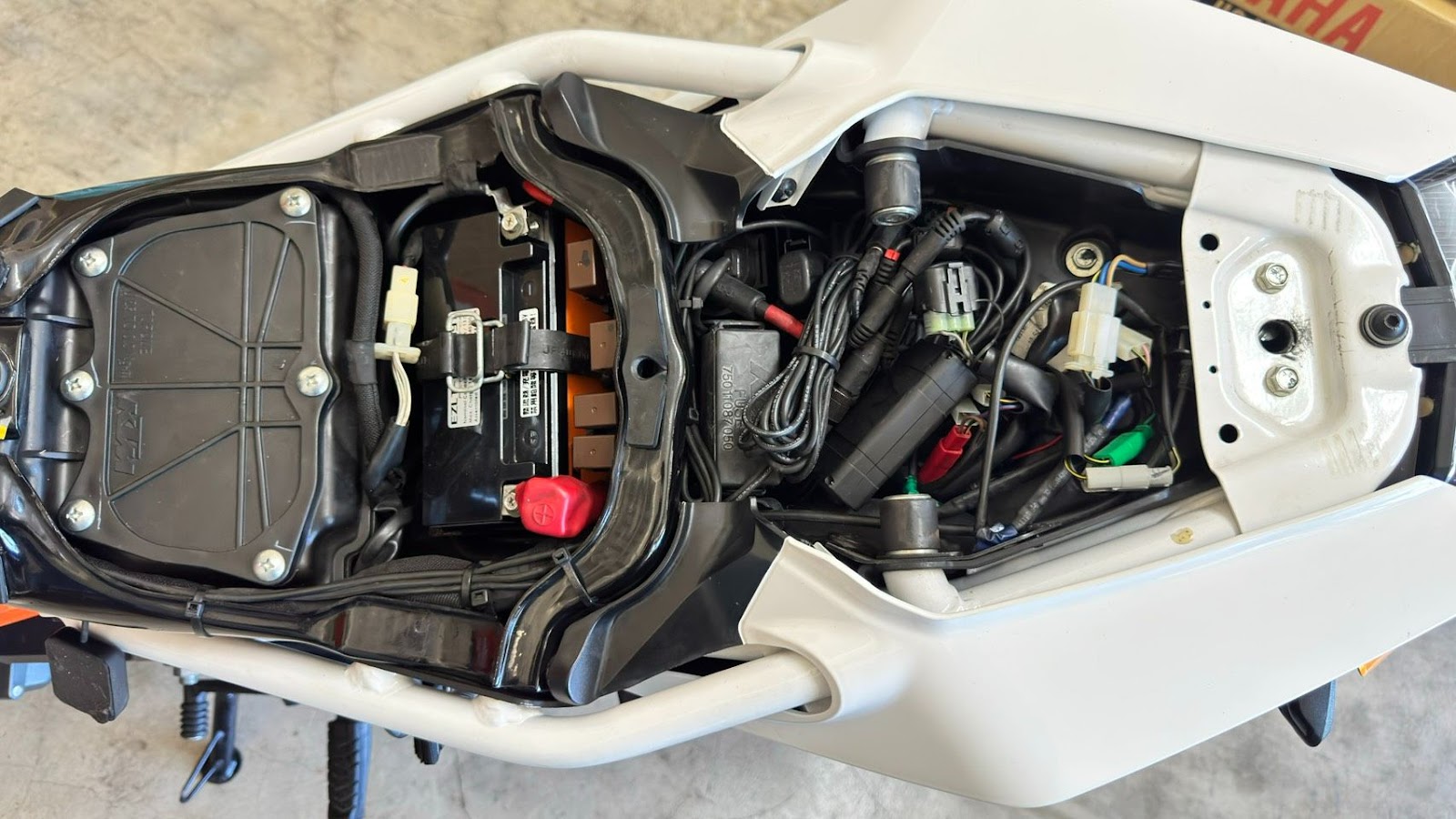

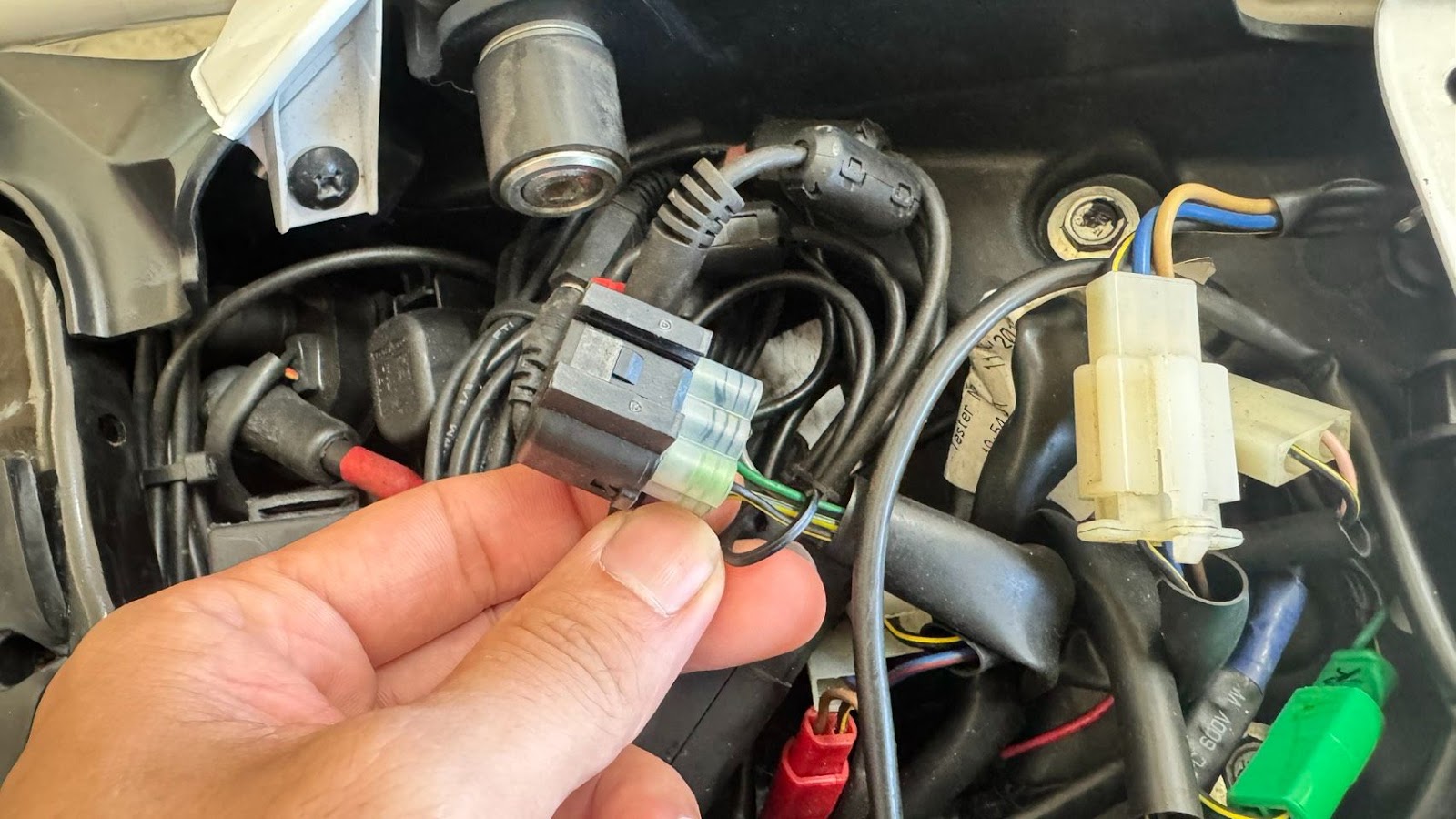

- 找到你的車輛診斷接頭 示範機種 : KTM DUKE 390
通常藏在電瓶旁、坐墊下、小蓋板後方，用手電筒照找。
- 接上品牌專用的轉接線
不同車廠有不同PIN數與通訊協議，常見有 3-pin、4-pin、6-pin。

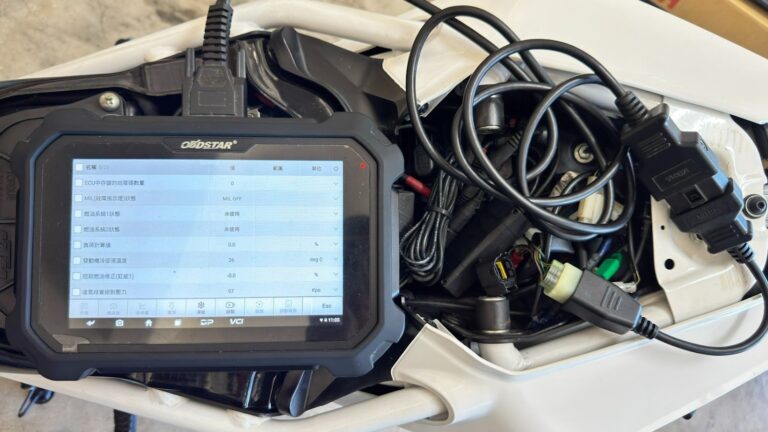

- 連接到支援的診斷電腦或掃描器 診斷電腦 : OBDSTAR MS80
依照使用者需求，可是藍牙APP、手持型診斷器、或多功能掃描平台。
你能看到那些 OBD2 資訊？📈

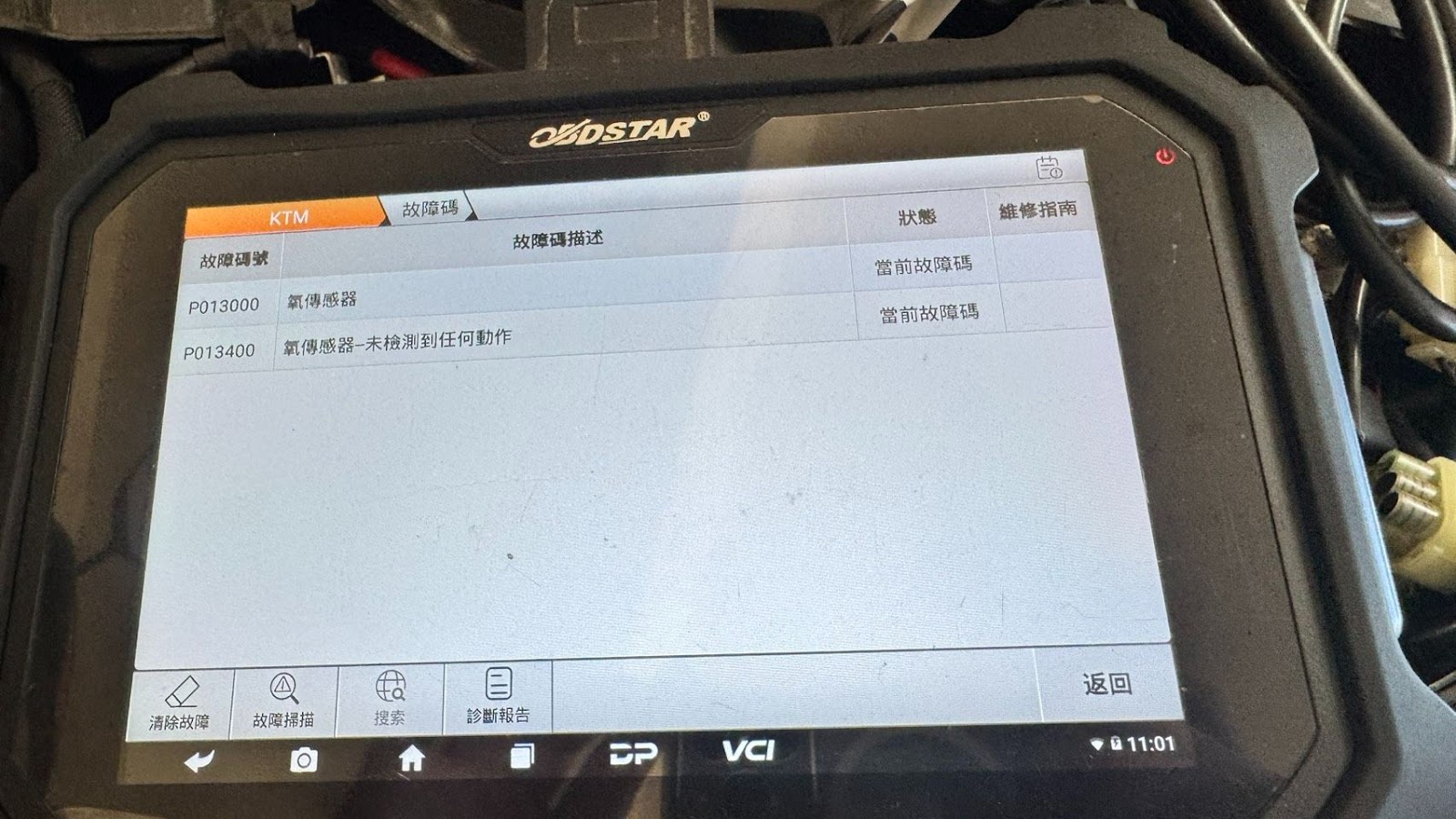

✅ 讀取故障碼 (DTC)：快速找出車輛目前記錄的問題，例如：怠速異常、含氧感知器故障、節氣門訊號異常等。
✅ 清除故障碼：維修後將錯誤碼清除，讓儀表板的故障燈（MIL）熄滅。
✅ 即時數據流 (Live Data)：可以監控車輛當下的運作狀況，例如：引擎轉速（RPM）、水溫、電壓、節流閥開度、噴油脈波寬度、含氧感知器變化趨勢等。
技師小提醒：
並非所有診斷器都能解碼所有車款。選購前請務必確認「車款年份+接頭類型+支援協議」是否相容。
OBD2 故障碼的組成與分類
OBD2 最大特點是統一了故障碼（DTC)，你必需看的懂故障碼，才算入門 ODB2 的世界。
🔧 OBD2 故障碼的組成
一個典型的 OBD2 故障碼長這樣：P0301，是由一位字母和4位數字組成。
我們可以把故障碼（DTC)拆解成以下幾部分：
| 位數 | 意義 | 說明 |
| 第1位 | 系統代碼（字母） | 表示是哪一個系統出現問題：- P = Powertrain（動力系統）- B = Body（車身）- C = Chassis（底盤）- U = Network（通訊） |
| 第2位 | 標準或自定義（數字） | 0 = 通用標準（SAE 定義）1 = 車廠自定義（OEM 自定義碼） |
| 第3位 | 子系統類別 | 針對第1位的更細分類，例如 P0XXX 中：1 = 燃油與空氣計量3 = 點火系統等 |
| 第4-5位 | 具體故障代號 | 表示具體是哪個元件或異常情況，如氣缸失火順序等 |
📂 OBD2 故障碼的分類總覽
| 系統代碼 | 系統名稱 | 常見子分類與說明 |
| P** | Powertrain 動力系統 | 引擎、變速箱、排氣、燃油系統、點火等 |
| B** | Body 車身系統 | 安全氣囊、門鎖、車窗、座椅等電子設備 |
| C** | Chassis 底盤系統 | ABS、轉向系統、懸吊控制等 |
| U** | Network 通訊系統 | ECU之間的資料傳輸錯誤、CAN Bus 網路問題等 |
OBD2 故障碼實例解析
| 故障碼 | 意義 |
| P0301 | 第1缸失火（Misfire Detected） |
| P0420 | 催化轉換器效率過低（Catalyst System Low Efficiency） |
| U0100 | 與主 ECU 通訊中斷（Lost Communication With ECM） |
看懂ODB 2 故障碼的組成與分析，你就能尋故障碼，用數據找出汽機車出問題的原因了，從此把車輛升級到數據時代。
這裡可以查詢到 OBD2 故障碼的完整清單。
《機車OBD2診斷》5個常見問題 (FAQ)
Q1：OBD2到底是什麼？它是一個實體的插頭嗎？
不是。OBD2 是一套「車載診斷系統的國際標準」，而不是單指一個插頭。它統一了故障碼的定義與通訊方式，讓維修師傅能用通用工具讀取車輛問題。汽車大多使用統一的16-pin梯形接頭，但機車的接頭則五花八門。
Q2：汽車的OBD2診斷器，可以直接插在我的機車上使用嗎？
不行，99%的情況下都不行。這是最大的迷思。汽車的OBD2接頭是全球統一規格，但機車的接頭沒有統一，各家廠牌都有自己專屬的3-pin、4-pin或6-pin接頭。直接插是插不進去的，需要搭配專用的「轉接線」。
Q3：為什麼機車的診斷接頭不像汽車一樣統一使用OBD2規格？
主要有三個原因：歷史因素（各車廠早有自己的系統）、成本考量（導入完整OBD2會增加造車成本），以及法規進程不同。目前機車的環保法規雖要求具備部分診斷功能，但尚未強制統一實體接頭，導致了現在的「接頭亂象」。
Q4：我要怎麼知道我的機車是哪一種診斷接頭？
最快的方法就是自己動手找。通常診斷接頭會藏在坐墊下方、電瓶附近，是一個有防水蓋的獨立插頭。找到後用手機拍下它的形狀和pin腳數量，購買診斷器或轉接線時直接詢問賣家，這是最不會買錯的方式。
Q5：如果我用了正確的OBD2診斷器，可以看到哪些機車資訊？
主要可以看到三大類資訊：
1.讀取與清除故障碼：直接看懂引擎故障燈亮起的原因。
2.即時數據：監控當下的引擎轉速、水溫、電壓、節流閥開度等。
3.元件測試：進階的診斷器可以免拆零件，直接命令風扇等部件作動來測試好壞。
